Khái niệm về điện trở.

Điện trở là gì ? Ta hiểu một cách đơn giản – Điện trở là sự cản trở dòng điện của một vật dẫn điện, nếu một vật dẫn điện tốt thì điện trở nhỏ, vật dẫn điện kém thì điện trở lớn, vật cách điện thì điện trở là vô cùng lớn.
Điện trở của dây dẫn :
Điện trở của dây dẫn phụ thộc vào chất liệu, độ dài và tiết diện của dây. được tính theo công thức sau:
R = ρ.L / S

Trong đó ρ là điện trở xuất phụ thuộc vào chất liệu
L là chiều dài dây dẫn
S là tiết diện dây dẫn
R là điện trở đơn vị là Ohm

Điện trở trong thiết bị điện tử.

a) Hình dáng và ký hiệu:

Trong thiết bị điện tử điện trở là một linh kiện quan trọng, chúng được làm từ hợp chất cacbon và kim loại tuỳ theo tỷ lệ pha trộn mà người ta tạo ra được các loại điện trở có trị số khác nhau:

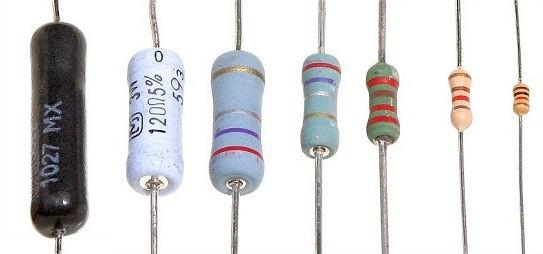

Hinh: Các dạng điện trở trong mạch điện

Ký hiệu của điện trở trên các sơ đồ nguyên lý:

b) Đơn vị của điện trở

Đơn vị điện trở là Ω (Ohm) , KΩ , MΩ
1KΩ = 1000 Ω
1MΩ = 1000 K Ω = 1000.000 Ω

c) Cách ghi trị số của điện trở

Các điện trở có kích thước nhỏ được ghi trị số bằng các vạch mầu theo một quy ước chung của thế giới.( xem hình ở trên )
Các điện trở có kích thước lớn hơn từ 2W trở lên thường được ghi trị số trực tiếp trên thân. Ví dụ như các điện trở công xuất, điện trở sứ. Trở sứ công xuất lớn , trị số được ghi trực tiếp.

Cách đọc trị số điện trở .

Quy ước mầu Quốc tế. Mầu sắc Giá trị Mầu sắc Giá trị
Đen – 0
Nâu – 1
Đỏ – 2
Cam – 3
Vàng – 4
Xanh lá – 5
Xanh lơ – 6
Tím – 7
Xám – 8
Trắng – 9
Nhũ vàng -1
Nhũ bạc – 2
Điện trở thường được ký hiệu bằng 4 vòng mầu , điện trở chính xác thì ký hiệu bằng 5 vòng mầu.

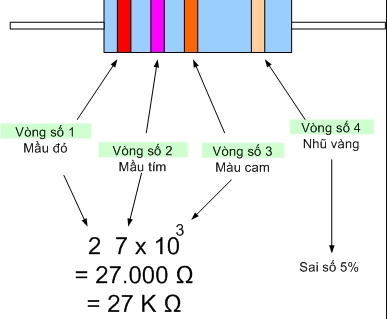

* Cách đọc trị số điện trở 4 vòng mầu:

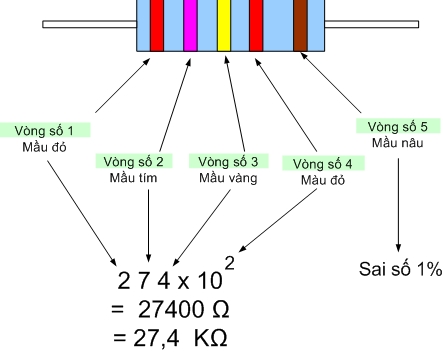

* Cách đọc trị số điện trở 5 vòng mầu : ( điện trở chính xác )

Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác điịnh đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.
Đối diện vòng cuối là vòng số 1


Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.
Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4)
Có thể tính vòng số 4 là số con số không “0” thêm vào
Hiện này các nhà sản xuất cho ra nhiều loại điện trở theo quy địn như : 100 – 300 – 1k – 2k2 – 3k3 – 3k9…. ko phải là mua loại nào là có đâu. các giá trị này là các giá trị chuẩn.

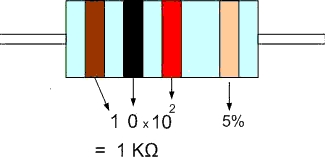

Các điện trở khác nhau ở vòng mầu thứ 3. Khi các điện trở khác nhau ở vòng mầu thứ 3, thì ta thấy vòng mầu bội số này thường thay đổi từ mầu nhũ bạc cho đến mầu xanh lá , tương đương với điện trở < 1 Ω đến hàng MΩ.

Các điện trở có vòng mầu số 1 và số 2 thay đổi. Ở hình trên là các giá trị điện trở ta thường gặp trong thực tế, khi vòng mầu số 3 thay đổi thì các giá trị điện trở trên tăng giảm 10 lần.

Còn vòng mầu thứ 4 thường là vòng mầu chỉ sai số của điện trở.

Các trị số điện trở thông dụng:

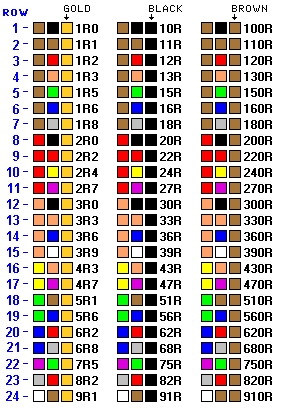

Ta không thể kiếm được một điện trở có trị số bất kỳ, các nhà sản xuất chỉ đưa ra khoảng 150 loại trị số điện trở thông dụng , bảng dưới đây là mầu sắc và trị số của các điện trở thông dụng. Nên việc nhìn các màu điện trở ta có thể xác định điện trở đó bao nhiêu ôm!
Đây là bảng mã mầu thông dụng

Phân loại điện trở và cách đọc điện trở

Như đã đề cập,nói một cách nôm na, điện trở đặc trưng cho tính chất cản trở dòng điện. Chính vì thế, khi sử dụng điện trở cho một mạch điện thì một phần năng lượng điện sẽ bị tiêu hao để duy trì mức độ chuyển dời của dòng điện. Nói một cách khác thì khi điện trở càng lớn thì dòng điện đi qua càng nhỏ và ngược lại khi điện trở nhỏ thì dòng điện dễ dàng được truyền qua.Khi dòng điện cường độ I chạy qua một vật có điện trở R, điện năng được chuyển thành nhiệt năng với công suất theo phương trình sau:

P = I2.R

trong đó:

P là công suất, đo theo W

I là cường độ dòng điện, đo bằng A

R là điện trở, đo theo Ω

Chính vì lý do này, khi phân loại điện trở, người ta thường dựa vào công suất mà phân loại điện trở. Và theo cách phân loại dựa trên công suất, thì điện trở thường được chia làm 3 loại:

Điện trở công suất nhỏ
Điện trở công suất trung bình
Điện trở công suất lớn.

Tuy nhiên, do ứng dụng thực tế và do cấu tạo riêng của các vật chất tạo nên điện trở nên thông thường, điện trở được chia thành 2 loại:

Điện trở: là các loại điện trở có công suất trung bình và nhỏ hay là các điện trở chỉ cho phép các dòng điện nhỏ đi qua.
Điện trở công suất: là các điện trở dùng trong các mạch điện tử có dòng điện lớn đi qua hay nói cách khác, các điện trở này khi mạch hoạt động sẽ tạo ra một lượng nhiệt năng khá lớn. Chính vì thế, chúng được cấu tạo nên từ các vật liệu chịu nhiệt.

Để tiện cho quá trình theo dõi trong tài liệu này, các khái niệm điện trở và điện trở công suất được sử dụng theo cách phân loại trên.

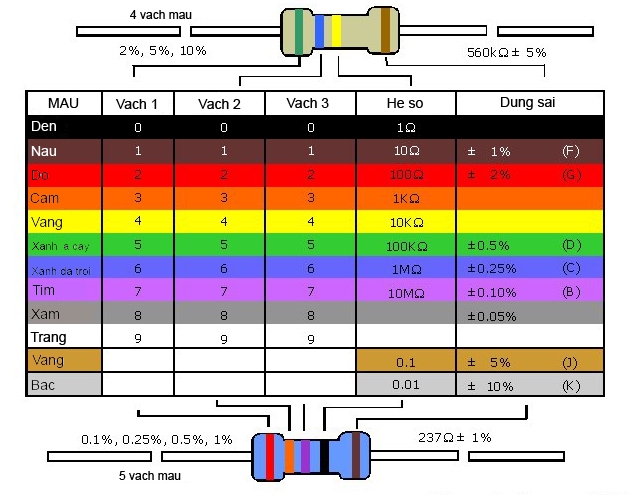

Cách đọc giá trị các điện trở này thông thường cũng được phân làm 2 cách đọc, tuỳ theo các ký hiệu có trên điện trở. Dưới đây là hình về cách đọc điện trở theo vạch màu trên điện trở.

Đối với các điện trở có giá trị được định nghĩa theo vạch màu thì chúng ta có 3 loại điện trở: Điện trở 4 vạch màu và điện trở 5 vạch màu và 6 vạch màu. Loại điện trở 4 vạch màu và 5 vạch màu được chỉ ra trên hình vẽ. Khi đọc các giá trị điện trở 5 vạch màu và 6 vạch màu thì chúng ta cần phải để ý một chút vì có sự khác nhau một chút về các giá trị. Tuy nhiên, cách đọc điện trở màu đều dựa trên các giá trị màu sắc được ghi trên điện trở 1 cách tuần tự:

Đối với điện trở 4 vạch màu

Vạch màu thứ nhất: Chỉ giá trị hàng chục trong giá trị điện trở
Vạch màu thứ hai: Chỉ giá trị hàng đơn vị trong giá trị điện trở
Vạch màu thứ ba: Chỉ hệ số nhân với giá trị số mũ của 10 dùng nhân với giá trị điện trở
Vạch màu thứ 4: Chỉ giá trị sai số của điện trở

Đối với điện trở 5 vạch màu

Vạch màu thứ nhất: Chỉ giá trị hàng trăm trong giá trị điện trở
Vạch màu thứ hai: Chỉ giá trị hàng chục trong giá trị điện trở
Vạch màu thứ ba: Chỉ giá trị hàng đơn vị trong giá trị điện trở
Vạch màu thứ 4: Chỉ hệ số nhân với giá trị số mũ của 10 dùng nhân với giá trị điện trở
Vạch màu thứ 5: Chỉ giá trị sai số của điện trở

Ví dụ như trên hình vẽ, điện trở 4 vạch màu ở phía trên có giá trị màu lần lượt là: xanh lá cây/xanh da trời/vàng/nâu sẽ cho ta một giá trị tương ứng như bảng màu lần lượt là 5/6/4/1%. Ghép các giá trị lần lượt ta có 56×104 Ω=560kΩ và sai số điện trở là 1%.

Tương tự điện trở 5 vạch màu có các màu lần lượt là: Đỏ/cam/tím/đen/nâu sẽ tương ứng với các giá trị lần lượt là 2/3/7/0/1%. Như vậy giá trị điện trở chính là 237×100=237Ω, sai số 1%.

Phân loại tụ điện và cách đọc tụ điện

Tụ điện theo đúng tên gọi chính là linh kiện có chức năng tích tụ năng lượng điện, nói một cách nôm na. Chúng thường được dùng kết hợp với các điện trở trong các mạch định thời bởi khả năng tích tụ năng lượng điện trong một khoảng thời gian nhất định. Đồng thời tụ điện cũng được sử dụng trong các nguồn điện với chức năng làm giảm độ gợn sóng của nguồn trong các nguồn xoay chiều, hay trong các mạch lọc bởi chức năng của tụ nói một cách đơn giản đó là tụ ngắn mạch (cho dòng điện đi qua) đối với dòng điện xoay chiều và hở mạch đối với dòng điện 1 chiều.

Trong một số các mạch điện đơn giản, để đơn giản hóa trong quá trình tính toán hay thay thế tương đương thì chúng ta thường thay thế một tụ điện bằng một dây dẫn khi có dòng xoay chiều đi qua hay tháo tụ ra khỏi mạch khi có dòng một chiều trong mạch. Điều này khá là cần thiết khi thực hiện tính toán hay xác định các sơ đồ mạch tương đương cho các mạch điện tử thông thường.

Hiện nay, trên thế giới có rất nhiều loại tụ điện khác nhau nhưng về cơ bản, chúng ta có thể chia tụ điện thành hai loại: Tụ có phân cực (có cực xác định) và tụ điện không phân cực (không xác định cực dương âm cụ thể).

Để đặc trưng cho khả năng tích trữ năng lượng điện của tụ điện, người ta đưa ra khái niệm là điện dung của tụ điện. Điện dung càng cao thì khả năng tích trữ năng lượng của tụ điện càng lớn và ngược lại. Giá trị điện dung được đo bằng đơn vị Farad (kí hiệu là F). Giá trị F là rất lớn nên thông thường trong các mạch điện tử, các giá trị tụ chỉ đo bằng các giá trị nhỏ hơn như micro fara (μF), nano Fara (nF) hay picro Fara (pF).

1F=106 μF=109 nF=1012 pF

Tụ hoá

Tụ hóa là một loại tụ có phân cực. Chính vì thế khi sử dụng tụ hóa yêu cầu người sử dụng phải cắm đúng chân của tụ điện với điện áp cung cấp. Thông thường, các loại tụ hóa thường có kí hiệu chân cụ thể cho người sử dụng bằng các ký hiệu + hoặc = tương ứng với chân tụ.

Có hai dạng tụ hóa thông thường đó là tụ hóa có chân tại hai đầu trụ tròn của tụ (tụ có ghi 220μF trên hình a) và loại tụ hóa có 2 chân nối ra cùng 1 đầu trụ tròn (tụ có ghi giá trị 10μF trên hình a). Đồng thời trên các tụ hóa, người ta thường ghi kèm giá trị điện áp cực đại mà tụ có thể chịu được. Nếu trường hợp điện áp lớn hơn so với giá trị điện áp trên tụ thì tụ sẽ bị phồng hoặc nổ tụ tùy thuộc vào giá trị điện áp cung cấp. Thông thường, khi chọn các loại tụ hóa này người ta thường chọn các loại tụ có giá trị điện áp lớn hơn các giá trị điện áp đi qua tụ để đảm bảo tụ hoạt động tốt và đảm bảo tuổi thọ của tụ hóa.

Tụ Tantali

Tụ Tantali cũng là loại tụ hóa nhưng có điện áp thấp hơn so với tụ hóa. Chúng khá đắt nhưng nhỏ và chúng được dùng khi yêu cầu về tụ dung lớn nhưng kích thước nhỏ.

Các loại tụ Tantali hiện nay thường ghi rõ trên nó giá trị tụ, điện áp cũng như cực của tụ. Các loại tụ Tantali ngày xưa sử dụng mã màu để phân biệt. Chúng thường có 3 cột màu (biểu diễn giá trị tụ, một cột biểu diễn giá trị điện áp) và một chấm màu đặc trưng cho số các số không sau dấu phẩy tính theo giá trị μF. Chúng cũng dùng mã màu chuẩn cho việc định nghĩa các giá trị nhưng đối với các điểm màu thì điểm màu xám có nghĩa là giá trị tụ nhân với 0,01; trắng nhân 0,1 và đen là nhân 1. Cột màu định nghĩa giá trị điện áp thường nằm ở gần chân của tụ và có các giá trị như sau:


Tụ thường và kí hiệu
vàng=6,3V

Đen= 10V

Xanh lá cây= 16V

Xanh da trời= 20V

Xám= 25V

Trắng= 30V

Hồng= 35V

Tụ không phân cực

Các loại tụ nhỏ thường không phân cực. Các loại tụ này thường chịu được các điện áp cao mà thông thường là khoảng 50V hay 250V. Các loại tụ không phân cực này có rất nhiều loại và có rất nhiều các hệ thống chuẩn đọc giá trị khác nhau.

Rất nhiều các loại tụ có giá trị nhỏ được ghi thẳng ra ngoài mà không cần có hệ số nhân nào, nhưng cũng có các loại tụ có thêm các giá trị cho hệ số nhân. Ví dụ có các tụ ghi 0.1 có nghĩa giá trị của nó là 0,1μF=100nF hay có các tụ ghi là 4n7 thì có nghĩa giá trị của tụ đó chính là 4,7nF

Các loại tụ có dùng mã

Mã số thường được dùng cho các loại tụ có giá trị nhỏ trong đó các giá trị được định nghĩa lần lượt như sau:

Giá trị thứ 1 là số hàng chục
Giá trị thứ 2 là số hàng đơn vị
Giá trị thứ 3 là số số không nối tiếp theo giá trị của số đã tạo từ giá trị 1 và 2.Giá trị của tụ được đọc theo chuẩn là giá trị picro Fara (pF)
Chữ số đi kèm sau cùng đó là chỉ giá trị sai số của tụ.
Ví dụ: tụ ghi giá trị 102 thì có nghĩa là 10 và thêm 2 số 0 đằng sau =1000pF = 1nF chứ không phải 102pF
Hoặc ví dụ tụ 272J thì có nghĩa là 2700pF=2,7nF và sai số là 5%

Tụ có dùng mã màu

Sử dụng chủ yếu trên các tụ loại polyester trong rất nhiều năm. Hiện nay các loại tụ này đã không còn bán trên thị trường nữa nhưng chúng vẫn tồn tại trong khá nhiều các mạch điện tử cũ. Màu được định nghĩa cũng tương tự như đối với màu trên điện trở. 3 màu trên cùng lần lượt chỉ giá trị tụ tính theo pF, màu thứ 4 là chỉ dung sai và màu thứ 5 chỉ ra giá trị điện áp.

tụ có màu nâu/đen/cam có nghĩa là 10000pF= 10nF= 0.01uF.

ko có khoảng trống nào giữa các màu nên thực tế khi có 2 màu cạnh nhau giống nhau thì nó tạo ra một mảng màu rộng. Ví dụ Dải đỏ rộng/vàng= 220nF=0.22uF
Tụ Polyester

Ngày nay, loại tụ này cũng hiếm khi được sử dụng. Giá trị của các loại tụ này thường được in ngay trên tụ theo giá trị pF. Tụ này có một nhược điểm là dễ bị hỏng do nhiệt hàn nóng. Chính vì thế khi hàn các loại tụ này người ta thường có các kỹ thuật riêng để thực hiện hàn, tránh làm hỏng tụ.

Tụ polyester

Tụ điện biến đổi thường được sử dụng trong các mạch điều chỉnh radio và chúng thường được gọi là tụ xoay. Chúng thường có các giá trị rất nhỏ, thông thường nằm trong khoảng từ 100pF đến 500pF.

Tụ xoay

Rất nhiều các tụ xoay có vòng xoay ngắn nên chúng không phù hợp cho các dải biến đổi rộng như là điện trở hoặc các chuyển mạch xoay. Chính vì thế trong nhiều ứng dụng, đặc biệt là trong các mạch định thời hay các mạch điều chỉnh thời gian thì người ta thường thay các tụ xoay bằng các điện trở xoay và kết hợp với 1 giá trị tụ điện xác định.

Tụ chặn

Tụ chặn là các tụ xoay có giá trị rất nhỏ. Chúng thường được gắn trực tiếp lên bản mạch điẹn tử và điều chỉnh sau khi mạch đã được chế tạo xong. Tương tự các biến trở hiện này thì khi điều chỉnh các tụ chặn này người ta cũng dùng các tuốc nơ vít loại nhỏ để điều chỉnh. Tuy nhiên do giá trị các tụ này khá nhỏ nên khi điều chỉnh, người ta thường phải rất cẩn thận và kiên trì vì trong quá trình điều chỉnh có sự ảnh hưởng của tay và tuốc nơ vít tới giá trị tụ.


Các tụ chặn này thường có giá trị rất nhỏ, thông thường nhỏ hơn khoảng 100pF. Có điều đặc biệt là không thể giảm nhỏ được các giá trị tụ chặn về 0 nên chúng thường được chỉ định với các giá trị tụ điện tối thiểu, khoảng từ 2 tới 10 pF.

Cuộn cảm

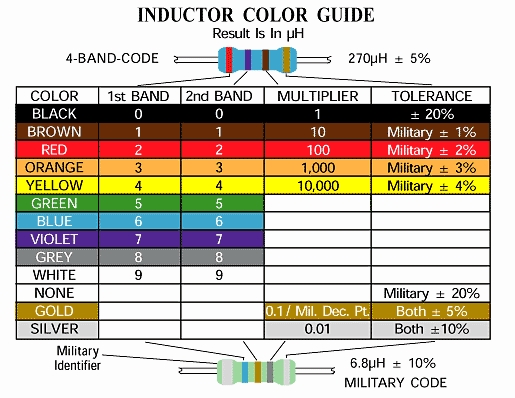

Tương tự như đối với điện trở, trên thế giới có một số loại cuộn cảm có cấu trúc tương tự như điện trở. Quy định màu và cách đọc màu đều tương tự như đối với các điện trở.

Tuy nhiên, do các giá trị của các cuộn cảm thường khá linh động đối với yêu cầu thiết kế mạch cho nên các cuộn cảm thường được tính toán và quấn theo số vòng dây xác định. Với mỗi loại dây, với mỗi loại lõi khác nhau thì giá trị cuộn cảm sẽ khác nhau. Trong phần giáo trình này không đề cập cụ thể tới cách tính toán và quấn các cuộn cảm khác nhau. Phần này sẽ được đề cập cụ thể trong phần sách sau này.

Một số các phương pháp kiểm tra thông thường

Để kiểm tra các giá trị tụ điện, cuộn cảm hoặc điện trở thì thông thường mọi người sử dụng các đồng hồ đo đa năng. Hiện nay, có các loại đồng hồ đo đa năng có chức năng đo chính xác các giá trị cuộn cảm, tụ điện và điện trở, điện áp, dòng điện, thậm chí xác định transitor và điốt. Chính vì thế, trong phần này, tôi không đề cập tới các phương pháp kiểm tra cũ (khi dùng đồng hồ cơ/kim) như trước đây.

Tóm tắt chương

Trong chương này, các linh kiện điện tử cơ bản đã được trình bày một cách tương đối cụ thể. Yêu cầu duy nhất đối với người đọc đó là sau khi đọc chương này có thể nắm bắt được và nhận biết được các linh kiện điện tử cơ bản trước khi tìm hiểu và đi sâu hơn vào lĩnh vực điện tử. Yêu cầu nắm vững của phần chương này đó là phân biệt được các linh kiện cơ bản như điện trở, tụ điện, các phương pháp đọc điện trở và cao hơn nữa đó chính là khả năng đọc được giá trị của điện trở, tụ điện,…mà không cần phải tra cứu. Để đạt được điều này, yêu cầu đối với người đọc là phải thực hành so sánh và đọc giá trị các linh kiện thường xuyên.
