Diac Là Gì, Cấu Tạo, Nguyên Lý Hoạt Động Của Diac Mà Ít Người Biết

March 29, 2019 6:52 am
Rate this post

Diac là một diode AC chuyển đổi hoạt động như một bộ chuyển mạch bán dẫn hai chiều, lấy tên từ “diode AC chuyển đổi”.

Cấu tạo của Diac

Diac là linh kiện bán dẫn có thể có cấu trúc ba hoặc năm tầng với các đặc điểm:
+không có thiết bị đầu cuối thuộc tầng cơ sở
+ba khu vực có kích thước gần như giống hệt nhau
+mức doping ở cuối hai lớp P ở các thiết bị cho các đặc tính chuyển đổi cho đối xứng hai phân cực của điện áp áp dụng.

Diac có 2 điện cực là A1 ( hoặc MT1), A2 (hoặc MT2)

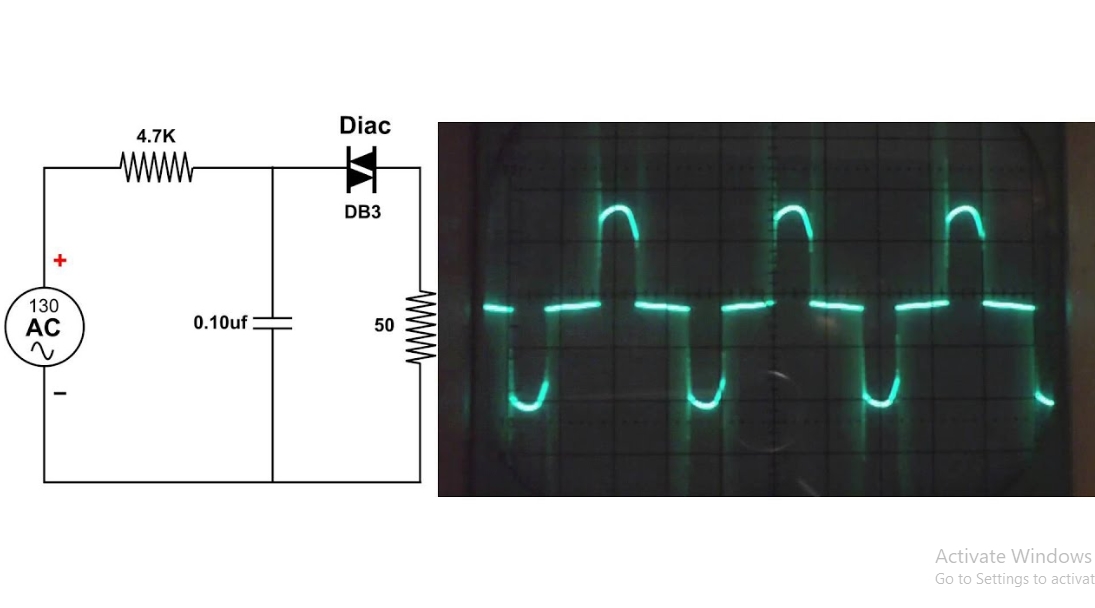

Diac cũng tạo ra xung hai chiều dao động trong một điện trở, mỗi điện cực cóthể được sử dụng như là một trong hai cực dương hoặc cực âm, tùy theo sự phân cực của điện áp áp dụng. Điac thường được sử dụng để kích hoạt triac hoặc điều khiển các thiết bị trong các mạch điện xoay chiều.

Nguyên lí làm việc

– Điac không có cực điều khiển nên được kích mở bằng cách nâng cao điện áp đặt vào hai cực. Điac không dẫn điện cho đến khi điện áp được nâng cao đến mức nhất định, thường được gọi là điện áp breakover có giá trị khoảng 30V

– Khi MT2 có điện thế dương so với MT1 thì điac mở. Lúc này, MT2 đóng vai trò anode, MT1 đóng vai trò cathode. Dòng điện chạy từ MT2 sang MT1.
– Khi MT2 có điện thế âm so với MT1 thì điac mở. Lúc này, MT1 đóng vai trò anode, MT2 đóng vai trò cathode. Dòng điện chạy từ MT1 sang MT2.
– Trong các ứng dụng ở mạch điện xoay chiều AC, điac được kích hoạt mỗi nửa chu kỳ của AC điện, và sau đó tắt ở cuối nửa chu kỳ khi dòng điện áp đảo ngược cực.
